Celula digitala de sarcina CPD
Date tehnice
Diviziuni6.000, conform OIML R60
ConformitateOIML R60 și reglementările NTEP
Corp celulăoțel inoxidabil 17-4 PH
Carcasă de protecțieinox rezistent la coroziune
ProtecțieIP68 / IP69K
Conectorinox, etanș IP68 / IP69K
Certificare ATEXdisponibilă
Testare materialsimulare de funcționare până la 120 % din capacitatea maximă
Diagnozăcontinuă, pe starea fiecărei celule
Datele provin din documentația producătorului. Pentru configurația exactă și termenul de livrare, cereți o ofertă.
ROBUST SI FIABIL, POTRIVIT PENTRU SISTEME DE CANTARIRE APROBATE PANA LA 6000 DIVIZIUNI
Celulele de sarcina CPD-M sunt proiectate si fabricate integral de Coop Bilanciai, care, datorita nivelului sau ridicat de expertiza tehnologica in domeniul platformelor de cantarire – unde celula de sarcina reprezinta o componenta esentiala – le dezvolta in conformitate cu utilizarea lor specifica, oferind rezultate extrem de fiabile pentru intregul sistem de cantarire.
In 1997, dupa succesul obtinut cu gama de celule analogice model CPR-M, Coop Bilanciai a pasit in era digitala prin introducerea gamei inovatoare CPD-M, celule de sarcina bazate pe tehnologie digitala.
Proiectate in colaborare cu institute de inginerie si universitati de prestigiu, perfectionate de departamentul de Cercetare si Dezvoltare al companiei si aprobate pentru masuratori legale conform recomandarilor OIML R 60 pana la 6000 diviziuni, in conformitate cu reglementarile NTEP, aceste celule sunt protejate prin brevete internationale (MO 2003A00013 – EP 163194 – US7151230 US7361851).
Fiecare piesa produsa de Cooperativa Bilanciai este supusa mai multor teste pentru a garanta un nivel ridicat de calitate si mentinerea fiabilitatii in timp:
• Testarea materialelor, inclusiv teste de simulare a functionarii de pana la 120% din capacitatea maxima
• Controale stricte asupra materialelor inainte de utilizarea in productie, cu teste metalografice si masuratori de duritate
• Controale stricte asupra materialelor inainte de utilizarea in productie, cu teste metalografice si masuratori de duritate
Datele de calibrare pentru fiecare celula de sarcina din versiunea digitala sunt memorate in memoria electronica, facilitand astfel calibrarea, identificarea defectiunilor, intretinerea si reparatiile.
Corpul celulei este fabricat din otel inoxidabil 17-4 PH, un material cu caracteristici tehnice ridicate, utilizat in medii saline, unde sunt necesare proprietati excelente de rezistenta la coroziune.
Carcasa de protectie este, de asemenea, realizata dintr-un otel inoxidabil cu rezistenta ridicata la coroziune.
Conexiunile electrice se fac printr-un conector din otel inoxidabil etans IP68/69K, care faciliteaza instalarea si orice operatiuni de intretinere necesare, optimizand lungimea cablului.
O placa electronica de ultima generatie, echipata cu un convertor analogic/digital de inalta rezolutie si stabilitate, este integrata in interiorul celulei de sarcina. Aceasta dispune de o logica de programare si control extrem de sofisticata pentru:
-
Diagnosticare continua a starii fiecarei componente a sistemului, permitand identificarea imediata a oricaror nereguli in functionare.
-
Efectuarea verificarilor functionale asupra instrumentului si fiecarei celule de sarcina prin modem, direct de catre departamentul de service, reducand astfel costurile si timpul de interventie.
Coop Bilanciai ofera o gama larga de solutii certificate ATEX pentru sisteme de cantarire, care pot fi instalate in zone cu risc ridicat.
✅ Testare pe fiecare componenta, cu verificarea masuratorilor pentru comparatie cu unitati de referinta certificate LAT si calibrate, utilizand masini de testare a rezistentei cu greutati directe.
✅ Trasabilitatea fiecarei celule prin numar de serie si cod de bare.
✅ Testare utilizand masini de testare a rezistentei cu greutati directe, dimensionate pentru fiecare esantion.
Caracteristici, Functii si Beneficii
INCLINARE DE PANA LA 5° (15 mm fata de pozitia verticala)
-
Aceasta elimina problemele cauzate de dilatarea termica, deformarile elastice ale platformei de cantarire sau de eventualele tasari ale fundatiei.
-
Permite un nivel ridicat de precizie chiar si in instalatiile cu platforme de cantarire foarte lungi.
SISTEM AUTO-STABILIZATOR CU DISPOZITIV ANTI-ROTATIE
-
Previne rotirea celulei pe axa proprie si rasucirea cablului.
PROTECTIE ROBUSTA (GROSIME DE 1,5 mm) LA CON DE 45°
-
Permite oscilatia necesara pentru indepartarea resturilor depuse, fara a afecta functionarea corecta a sistemului.
CAPAC DE PROTECTIE MECANICA PENTRU CUPA DE MONTARE INFERIOARA
-
Utilizarea acestui element mecanic elimina necesitatea protectiilor din cauciuc, care sunt supuse uzurii.
PROTECTIE IMPOTRIVA TRASNETELOR
Protectia impotriva trasnetelor este un aspect important. Cooperativa Bilanciai a implementat trei solutii pentru o protectie eficienta:
-
Un disc din material izolant special care intrerupe fluxul de electricitate intre structura superioara a platformei si baza, prin celula.
-
O impletitura din cupru cu sectiune mare pentru by-pass.
-
Un panou electric montat in celula, cu componente care limiteaza supratensiunile cauzate de trasnete.
PROTECTIE MAXIMA IMPOTRIVA INTERFERENTELOR RADIOFRECVENTE
-
Utilizarea unor filtre speciale previne interferentele cauzate de dispozitivele de inalta frecventa.
8 MARCI TENSOMETRICE (STRAIN GAUGES)
-
Asigura o precizie ridicata, inclusiv atunci cand celula de sarcina functioneaza intr-o pozitie neverticala.
-
Ofera o mai buna repetabilitate si reproductibilitate a masuratorilor.
-
Este disponibil un cablu de conexiune special, cu manson din otel inoxidabil, pentru zonele unde este necesara protectia impotriva rozatoarelor.
Celula digitala de sarcina conceputa special pentru utilizarea in cantare auto. Utilizata in conjunctie cu indicatoarele electronice digitale Bilanciai. Potrivita pentru utilizarea in sistemele de cantarire cu pana la 6000 de diviziuni conform Directivei Europene 2014/31/EU. Dispun de accesorii mecanice si dispozitive antirotire.

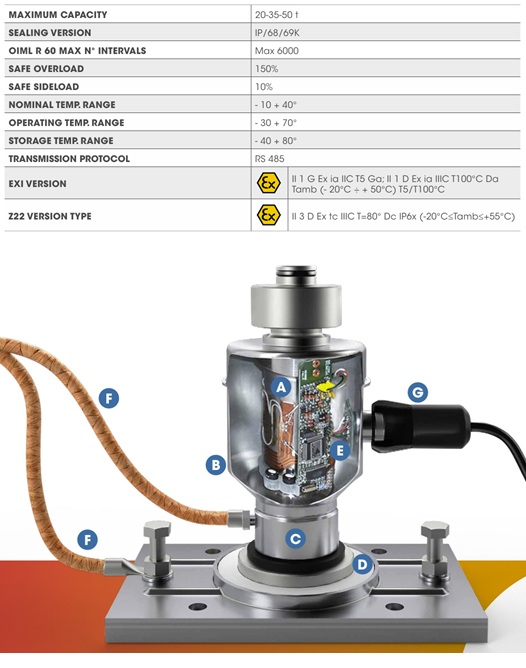

Specificatii tehnice
A. 8 MARCI TENSOMETRICE (STRAIN GAUGES): precizie inalta - repetabilitate - reproducibilitate
B. PROTECTIE ROBUSTA LA 45° CONIC
C. GARNITURA DE PROTECTIE MECANICA
D. DISC DE IZOLATIE PENTRU PROTECTIE LA TRASNET
E. PROTECTIE LA SUPRATENSIUNE SI INTERFERENTE
F. CABLU DE IMPAMANTARE CU FIBRA DE CUPRU
G. CONECTOR ERMETIC IP68/IP69K DIN OTEL INOXIDABIL
